一．什么是轮廓仪？
轮廓仪是一种用于测量物体表面微观形貌的精密仪器，能够精确描绘工件表面的波度、粗糙度以及宏观几何形状，并给出量化数值。轮廓仪在保证产品精度和一致性方面发挥着不可替代的作用，已成为汽车制造、半导体、航空航天等高端领域不可或缺的质量控制工具。
二．轮廓仪的工作流程
1）工件固定:将待测工件放置在测量平台上，确保稳定无振动。
2）校准仪器:使用标准量块或校准样件进行零位校准。
3）选择测量模式:
接触式:调整探针压力，避免划伤工件。
非接触式:调节激光焦距或光学参数。
4）扫描轮廓:沿设定路径移动探针或光学头，采集数据。
5）数据分析:软件自动计算轮廓偏差，生成检测报告。

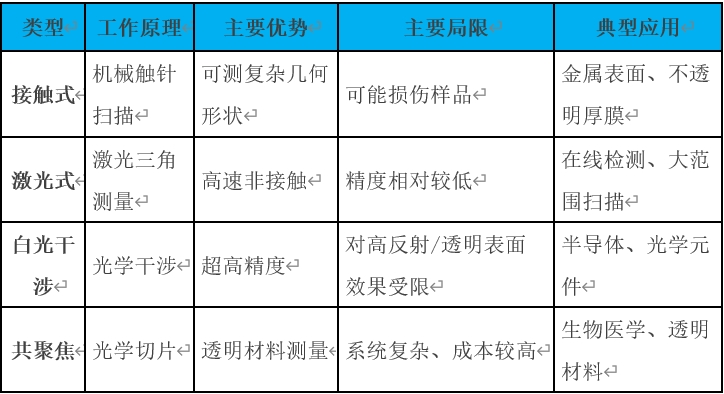

三．轮廓仪的主要类型及特点
常用轮廓仪分为接触式轮廓仪和非接触式轮廓仪两大类。
1）接触式轮廓仪
原理：通过高精度探针（金刚石或红宝石）接触工件表面，记录探针的位移变化，绘制轮廓曲线。
2）非接触式轮廓仪
四．如何选择轮廓仪？
选择轮廓仪时需要考虑以下因素：
1.测量范围（垂直和水平方向）
2.分辨率需求
3.被测材料的特性
4.测量环境（实验室或生产现场）
5.预算限制
对于考虑引入轮廓仪的企业和机构，建议首先明确自身测量需求，充分评估样品特性和工作环境，选择技术匹配、性价比合理的系统。同时，重视供应商的技术支持和服务能力，确保设备能够充分发挥效能。选型得当将带来显著的质量效益和竞争优势，成为企业技术创新和质量管控的有力支撑。

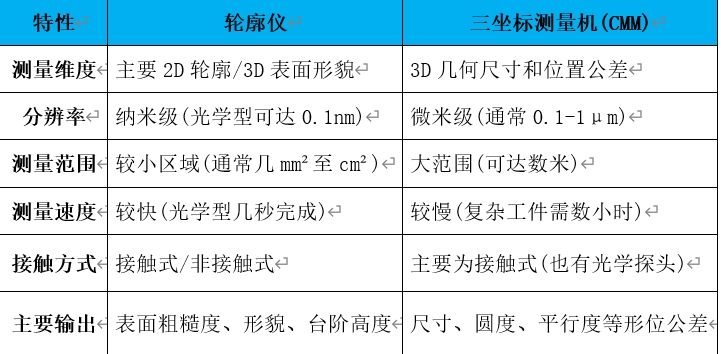

五. 轮廓仪 vs. 三坐标测量机（CMM）
六．注意事项
1.接触式测量：探针压力需适中，避免损坏工件或探针。
2.非接触式测量：避免强光干扰，透明/反光表面需喷涂显影剂。
3.环境要求：防振、恒温（高精度测量需在20±1℃环境下）。
七．总结
随着技术进步，轮廓仪正变得更加智能、高效和易用。一键式操作、自动数据分析、生产线集成等特性大大降低了使用门槛；而亚纳米级分辨率、多技术融合等创新则持续拓展测量极限。未来，人工智能、云计算等技术的引入将进一步释放轮廓仪的应用潜力，使其在智能制造和科学研究中扮演更加关键的角色。
宁波乾豪金属制品有限公司，是专业的铸造及加工制造商；拥有多台轮廓仪，可以满足不同客户的需求，无论您是初次合作还是老伙伴，我们都将以100%的热忱为您提供优质产品和服务！
作者：品管部纪妍秀
